solidworks拉伸倒圆角画图

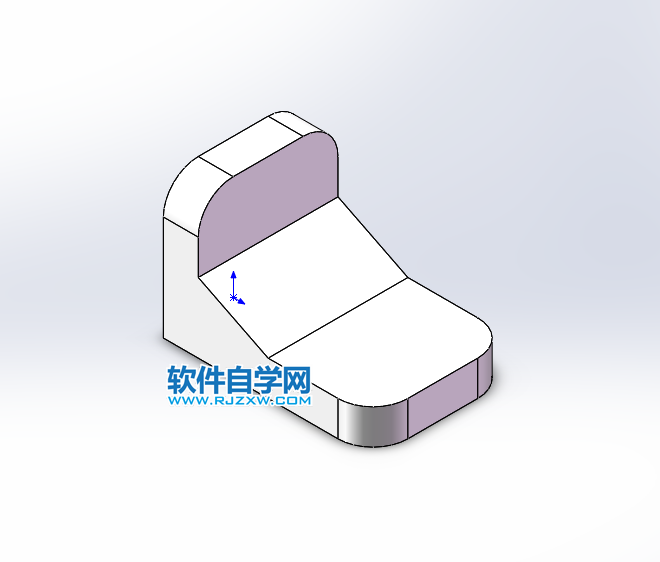

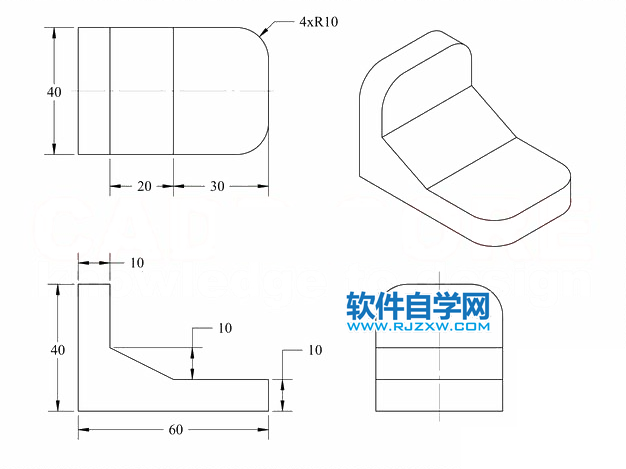

尺寸效果图：

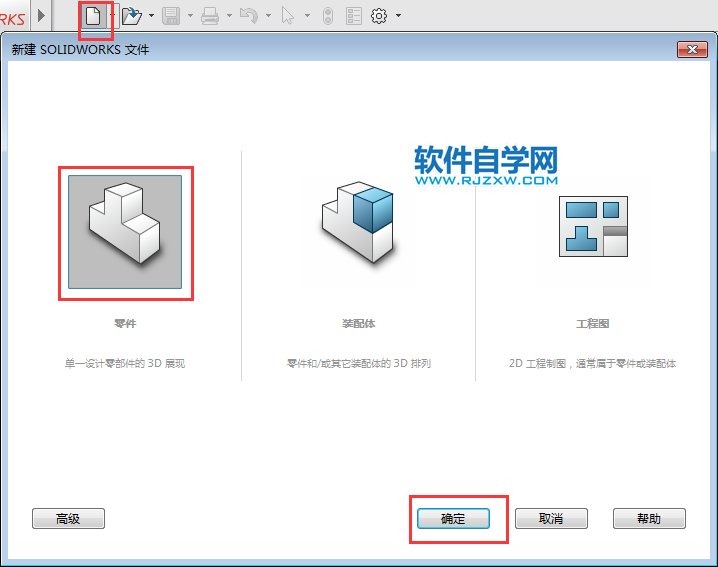

1、打开solidworks2016软件，新建零件，点击确定。

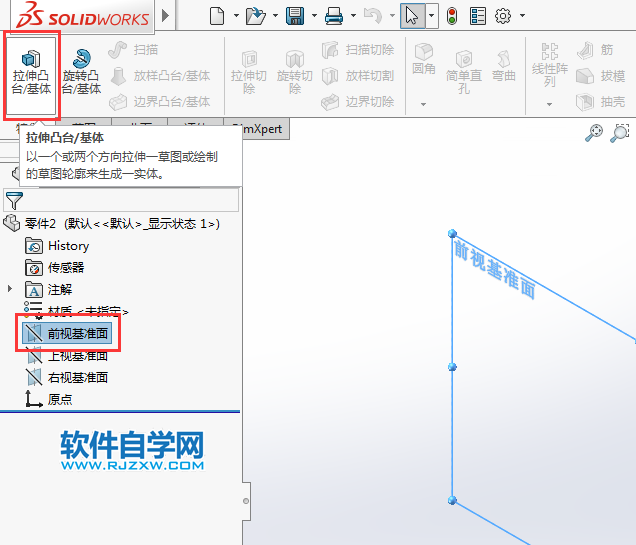

2、点击前视基准面，点击拉伸凸台/基体。效果如下：

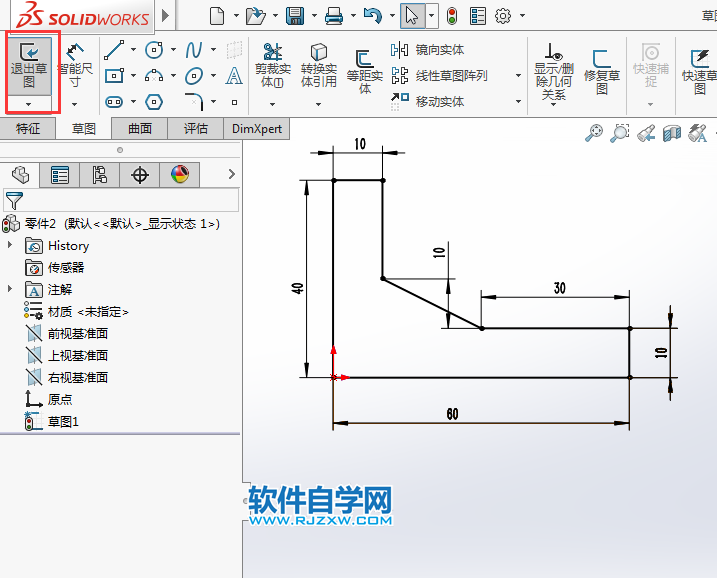

3、然后绘制下面的草图出来，效果如下：

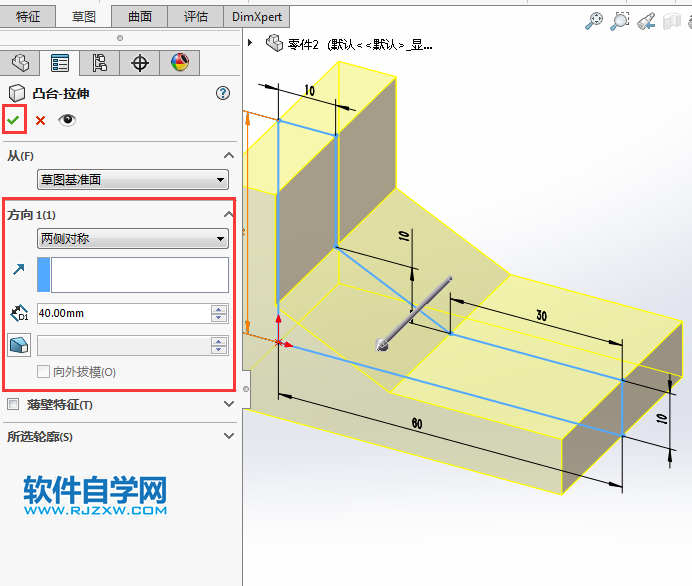

4、退出草图后，设置两侧对称，设置40mm.打勾完成。效果如下：

5、点击倒圆角工具，绘实例进行倒圆角设置，半径R10MM，效果如下：

6、这样圆角就倒好了。效果如下：

以上介绍的是solidworks拉伸倒圆角画图的方法与步骤，希望能帮助到大家，请继续关注软件自学网。
