第1步、打开solidworks软件，新建ctrl+N文档。
第2步、弹出新建对话框，点击零件选择，点击确定。

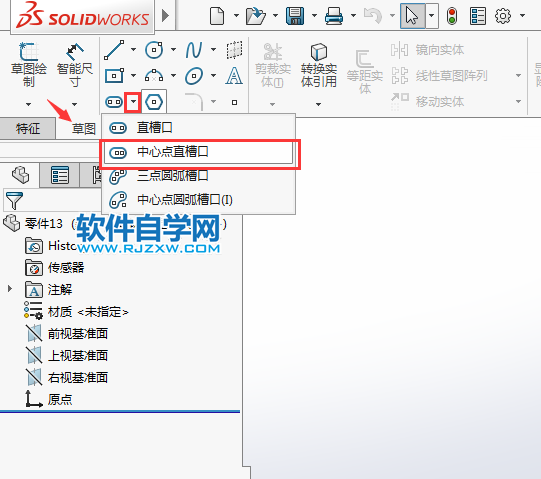

第3步、点击草图，中心点直槽口，
第4步、选中上视基准面，进入绘制一个视图出来。

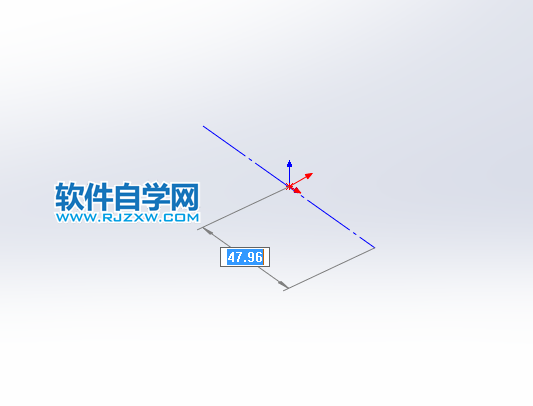

第5步、捕捉中心点，绘制一直线出来先，确定长度。

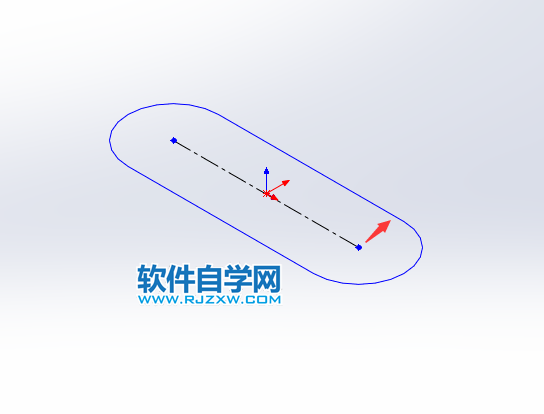

第6步、然后再绘制槽口的宽度。效果如下：

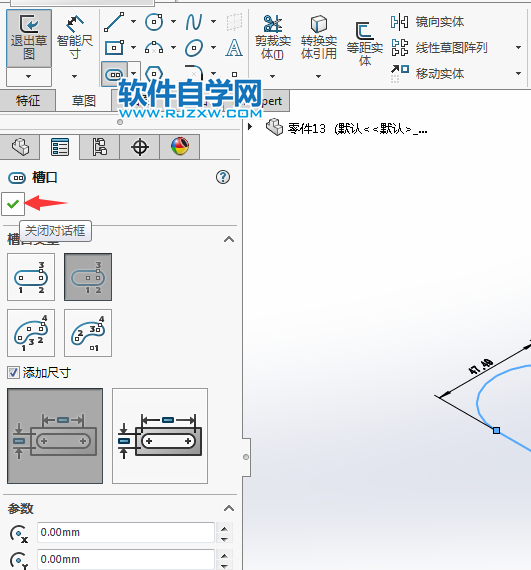

第7步、绘制好，点击左侧的关闭对话框。就确定好了。
